温度

固化时间，2mm厚度

130℃

90秒

150℃

45秒

性能

M6020

M6030

M6040

M6050

M6060

M6070

未固化产品

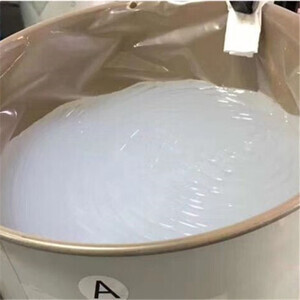

A 组分

颜色

透明

透明

密度23℃

1.10 g/cm3

1.11 g/cm3

1.11

1.12

1.12

1.14

粘度 23℃，10S^-1

280 Pa.s

280 Pa.s

320Pa.s

350Pa.s

350Pa.s

380Pa.s

B 组分

颜色

透明

透明

密度23℃

1.10 g/cm3

1.11 g/cm3

1.11

1.12

1.12

1.14

粘度 23℃，10S^-1

250 Pa.s

250 Pa.s

280Pa.s

300Pa.s

300Pa.s

380Pa.s

产品数据（A+B 混合）

混合比例（重量）

1:1

1:1

粘度 23℃，10S^-1

280 Pa.s

280 Pa.s

300Pa.s

350Pa.s

350Pa.s

350Pa.s

固化时间

见固化条件

见固化条件

产品数据（固化后）

颜色

透明

透明

密度 23℃

1.10 g/cm³

1.11 g/cm³

1.11

1.12

1.12

1.14

硬度

25

30

40

50

60

70

拉伸强度

7 Mpa

7 Mpa

8Mpa

10Mpa

9Mpa

9Mpa

伸长率

650%

600%

580%

500%

400%

340%

撕裂强度

20 KN/m

25 KN/m

30 KN/m

40 KN/m

 35KN/m

 32KN/m
